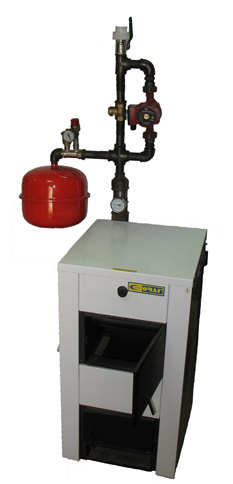

Котлы «ОЧАГ»

Котлы «ОЧАГ»

Котлы «ОЧАГ» относятся к классу стальных твердотопливных котлов (КС-ТГВ) наиболее эффективны для отапливаемых площадей от 50 до 250 кв. метров. Выпускаются в двух модификациях : обычная и с возможностью подключения электротэнов – встроенный электрокотел (модификация М). Все твердотопливные котлы марки «Очаг» универсальны, т.е. на них могут быть установлены соответствующие газовые горелки. При работе котла на твердом топливе мощность на 20 % меньше.

Обычная модификация

На твердом топливе: мощность от 6 кВт (КС-Т 10) до 31 кВт (КС-ТВ 40), бывают как одноконтурные, так и двухконтурные со встроенным змеевиком. Котел КС-Т 10 является самым маломощным из выпускаемых в России котлом твердотопливным (мощность на твердом топливе 6 кВт).  Котлы модификации «М» Отличаются от обычной модификации наличием двух монтажных отверстий под ТЭНы (встроенный электрокотел ) и удлиненной топкой (что особенно удобно при топке котла дровами) .

Универсальный вариант

Все котлы «Очаг» (обычная модификация и модификация «М») универсальны, т.е. при установке соответствующей газовой горелки САБК работают на газовом топливе.

Cоответствия твердотопливных котлов «Очаг» газовым горелкам САБК:
  • Ниже приводим таблицу соответствия твердотопливных котлов «Очаг» газовым горелкам САБК:
  • КС-Т 10 + САБК 1,3=КС-ТГ 10
  • КС-Т 16 (М) + САБК 3 С РД = КС-ТГ 16
  • КС-Т 16 (М) + САБК 4 С РД = КС-ТГ 20
  • КС-ТВ 20 (М) + САБК 4 С РД = КС-ТГВ 20
  • КС-Т 25/31  (М) + САБК 8. 40 С РД= КС-ТГ 31
  • КС-ТВ 25/31 (М) + САБК 8. 40 С РД = КС-ТГВ 31
Допустимое давление в отопительной системе для котлов «ОЧАГ» составляет 1,5 атм ., то есть в закрытой системе максимальное давление 1,5 атм., в открытой высота от котла до расширительного бака отопительной системы 15 метров.

Следует знать, что в таблицах буквы обозначают следующее:
- «К» - котел
- «С» - стальной
- «Т» - возможность работы на твердом топливе
- «Г» - наличие в комплекте газогорелочного устройства
- «В» - наличие змеевика (водоподогревателя)
- «М» - модификация с возможностью установки тэнов и расширенной топкой

Первая цифра означает мощность котла на твердом топливе, вторая на газовом топливе. В скобках соответствующее газогорелочное устройство). Например КС-ТГ 16 м – котел стальной, твердотопливный в комплекте с газовой горелкой, мощность 16 кВт, с возможностью установки тэна (электрокотла).

Габаритные размеры котлов:

Наменование Характеристика
оборудования
Габариты
Дл-шир-выс
КС-Т 16 м
Площадь обогр. 140 кв. м.
  400 л/час 700х440х870
КС-ТВ 20 м Площадь обогр. 140 кв. м. 700х440х1070
КС-Т 25/31 м
Площадь обогр. 250 кв. м.
 400 л/час  700х450х1020
КС-ТВ 25/31 м
Площадь обогр. 250 кв.м.
 700х450х1220
КС -Т 10
(САБК – 1,3)
  600х350х860



Газогорелки к котлам "ОЧАГ "

НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ
САБК – 1,3 к котлу КС-Т 10 10 кВт
САБК 3 С РД  к котлу КС-Т (В) 16 (м) 16 кВт
САБК 4 С РД к котлу КС-Т (В) 20 (м)  20 кВт
САБК 8-40 с РД к котлу КС-Т (В) 31 (м)  31,5 кВт
САБК 8 – 50 С 8 к котлу КС-ТВ 40  40 кВт
